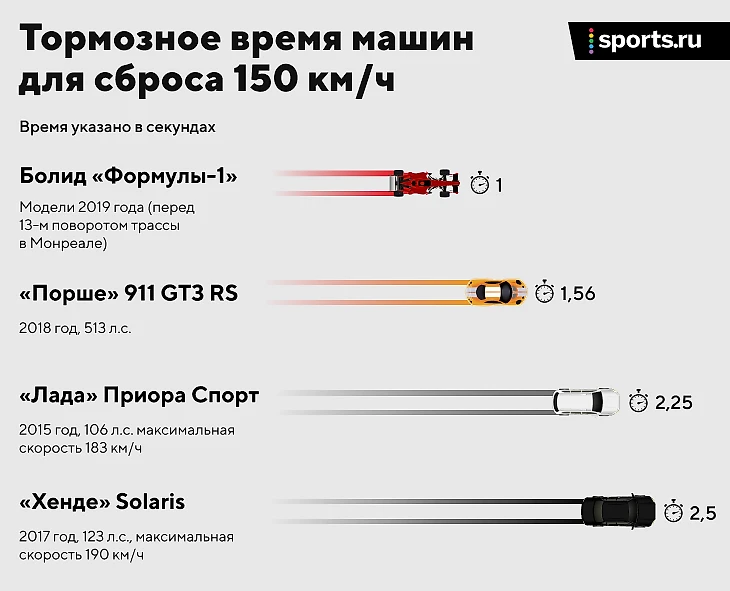

Болид «Формулы-1» замедляется с 350 до 130 км/ч за 1,5 секунды. Знаете, как тормозят «Приора» и «Порше»?
Гоночная магия против обычных машин.
На трассах вроде Сингапура или Монако пилот проводит 23 процента времени круга нажимая не на педаль газа, а на тормоз. Часто роль замедляющих систем не оценивается по достоинству, но огромное преимущество во времени можно получить путем плотной работы с тормозами — такой же, как и над двигателем или шасси.
Представьте одну из самых жестких точек торможения в календаре «Формулы-1» – 13 поворот на трассе в Монреале.
На середине прямой машины достигают скорости 339 км/ч, а к ее концу числа на спидометре и вовсе подбираются до 350 км/ч. Десять лет назад для сброса 200+ км/ч болиду требовалось замедляться 117 метров, а теперь тормозной путь сократился всего до 97 метров – на входе в шикану перед «Стеной чемпионов» скорость не превышает 150 км/ч, так что любое авто сбрасывает эти 200 км/ч всего за 1,5 секунды!
Выходит, за секунду болид замедляется аж на 150 км/ч – умопомрачительная эффективность.

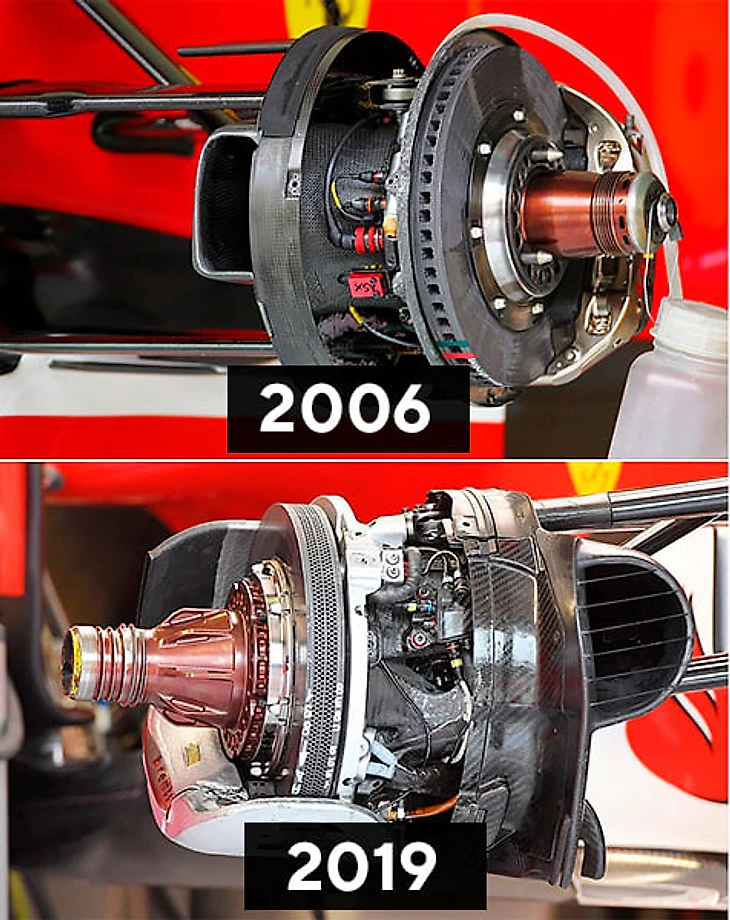

Другие улучшения в тормозных системах за последнее десятилетие
Конечно, некоторое уменьшение тормозного пути можно объяснить повышением скорости на апексе, но с другой стороны максимальная скорость перед точкой торможения тоже увеличилась. Непреложный факт только один: тормоза должны поглотить мощность, равный примерно 2100 кВатт — в то время как электрический эквивалент всей мощности мотора составляет примерно 740 кВатт. То есть тормоза должны за 97 метров обработать мощь почти трех (2,8) самых продвинутых двигателей на планете!
Весь чудовищный объем энергии уходит в тепло. Диск начинает замедление при температуре примерно 500 градусов по Цельсию, а к моменту, когда пилот отпускает педаль газа, температура поднимается до 1200 градусов и достигает показателей расплавленной лавы из вулканов.
Неудивительно, что иногда тормоза натурально загораются от нагрузок — например, на машине Александра Албона из «Торо Россо» подобное произошло на Гран-при Китая, а затем то же самое повторилось на болиде Даниила Квята в Азербайджане.
Но охлаждать диск нужно не только из-за желания достигнуть максимальной эффективности — его целостность тоже крайне важна.
Диск и колодки делают из карбона. Волокно очищается целых две недели при высочайших температурах в процессе пиролиза. Он выжигает любой органический связующий материал в структуре волокна, оставляя лишь чистый углерод с небольшими пустотами. Затем заготовку подвергают уплотнению под высоким давлением и температуре в течение нескольких недель — лишь тогда формируется материал необходимой твердости и прочности. Ему затем и придают нужную форму для диска или деталей.
После такой жесткой обработки можно не бояться механического износа (разве что на очень низких температурах) — главным врагом тормозов становится окисление. Оно начинает происходить при температурах свыше 650 градусов и жестких нагрузках. Именно из-за этого конструкцию тормозов постоянно пересматривают и усложняют — чтобы добиться оптимального распределения подверженного окислению материала и избежать внезапных отказов.

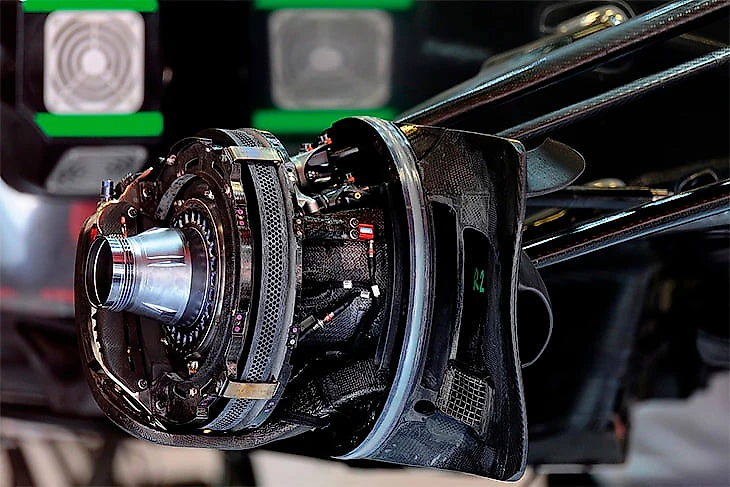

Десять лет назад в диске было 200 охлаждающих отверстий. Сегодня на деталь толщиной 2,5 cм приходится целых 1400 проемов.
Главная идея заключается в более мелких по диаметру, но глубоких (теперь 130 мм) отверстиях: они увеличивают площадь, по которой продувается воздух для охлаждения. Но из-за чрезмерной сложности современной конструкции фрезеровка лишь одного элемента составляет теперь целых 14 часов.
Также благодаря отверстиям тормоза удалось сильно облегчить: один современный диск весит всего 1,2 кг, в то время как такая же по толщине цельная деталь весила бы 7 кг. Очень помогает при торможении, поскольку при сбросе такой скорости на машину действует перегрузка примерно в 5g — если бы конструкцию не облегчили, то деталям пришлось бы сталкиваться с силами, равноценными давлению 35 кг, а не всего 6 кг, как сегодня.
Но машина замедляется не только благодаря трению карбоновых деталей. Как только гонщик на скорости 320 км/ч поднимает ногу с педали газа, на него сразу же начинает действовать аэродинамическое лобовое сопротивление силой 0,9G. Также болид перерабатывает в энергию 120 кВатт мощности и заряжает ими аккумулятор.
Инновационные тормоза «Ред Булл» – лучшие в истории «Формулы-1». Объясняем, почему
Эта уникальная деталь «Мерседеса» – главный фактор их побед в 2019-м. Объясняем, как она работает
В «Формуле-1» критичны любые мелочи. На кроссовках Хэмилтона даже укоротили шнурки ради скорости
Источник: Autosport
