Вот как выглядят «внутренности» коробки передач болида «Ф-1». Очень сложная система
Профессиональный гонщик и инструктор школы Drive61 Скотт Мэнселл выпустил видео, в котором разобрал коробку передач с болида «Джордан» 1997 года и показал на пальцах, как работает переключение передач на машине для «Формулы-1».

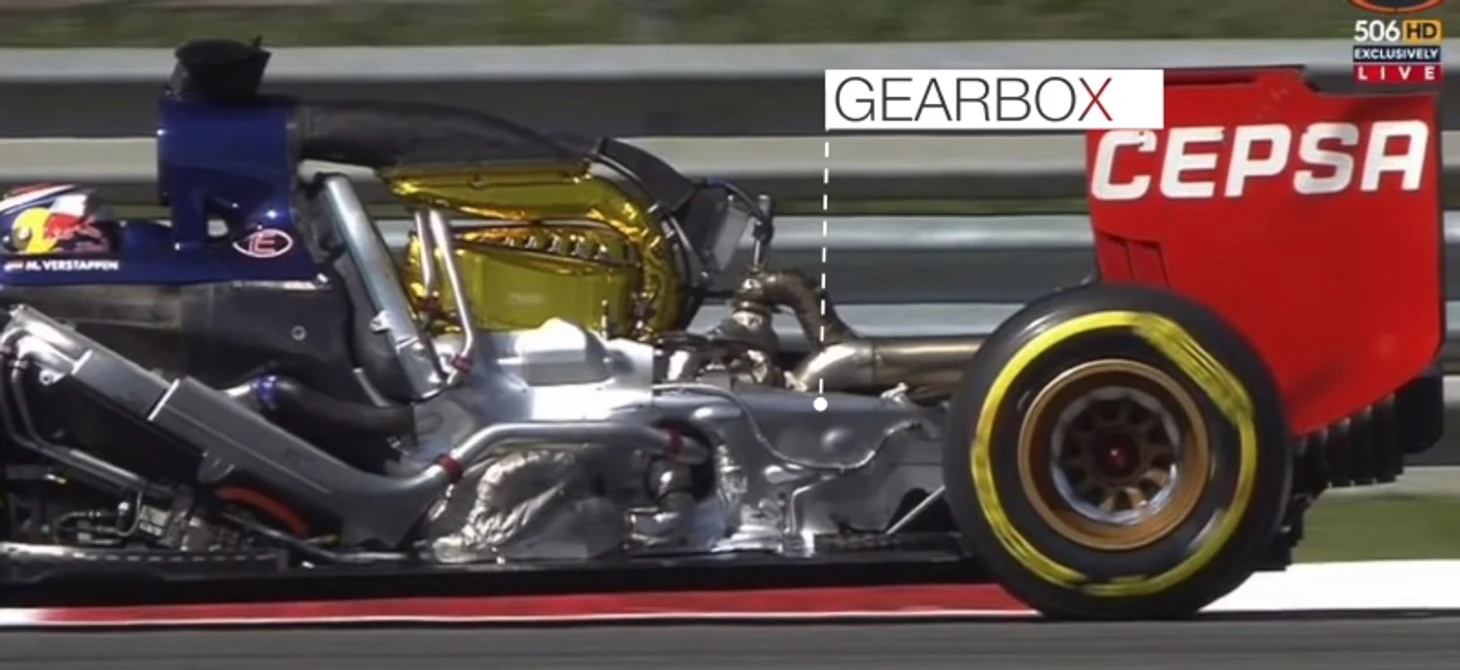

Вот где располагается сама коробка передач.

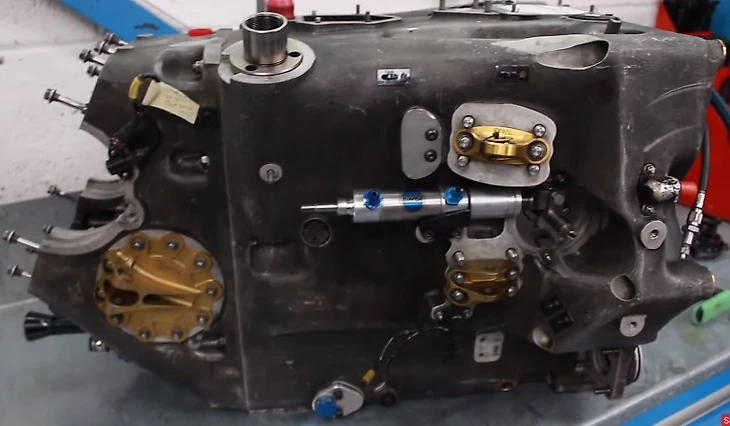

Корпус самой коробки сделан из литого магния.

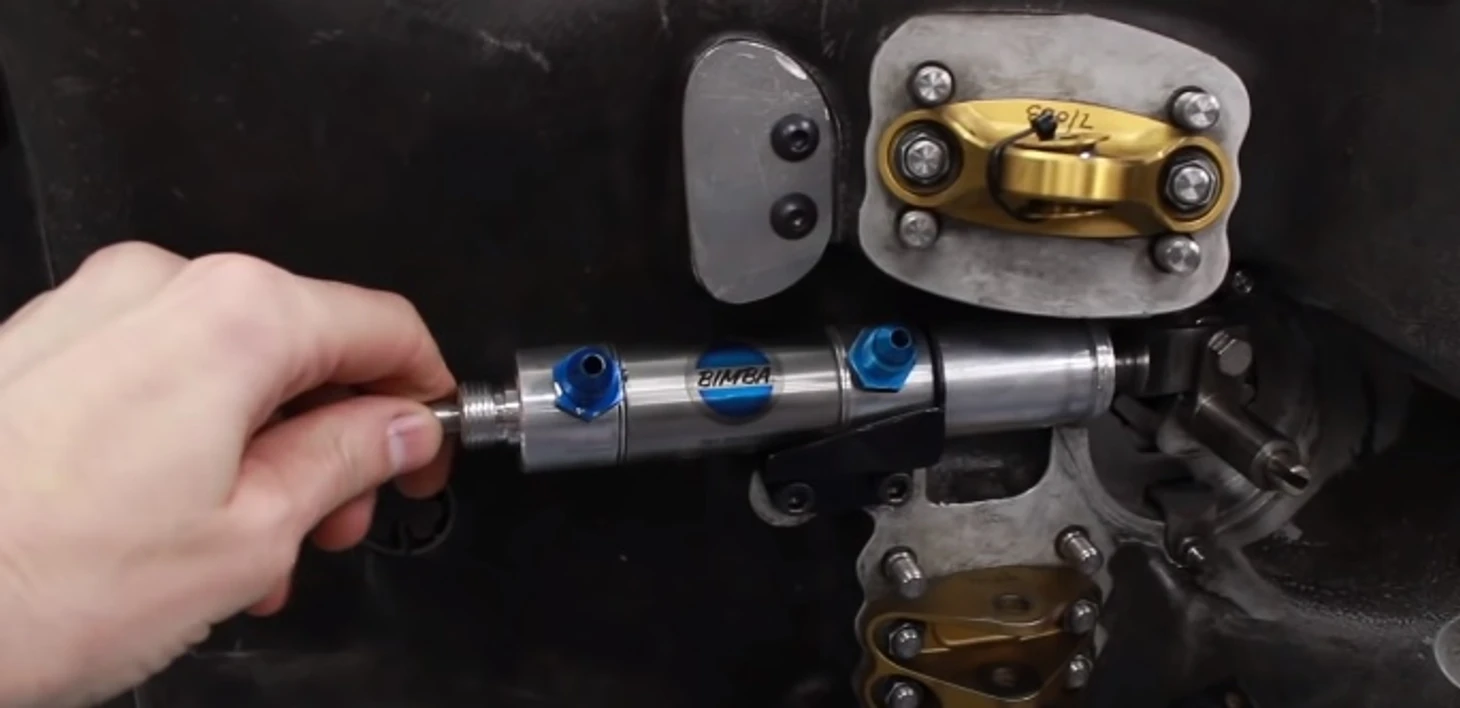

Сами шестеренки передвигаются благодаря вот этой штуке — переключающему цилиндру. В данном случае он пневматический — на него поступает сигнал из кокпита пилота.

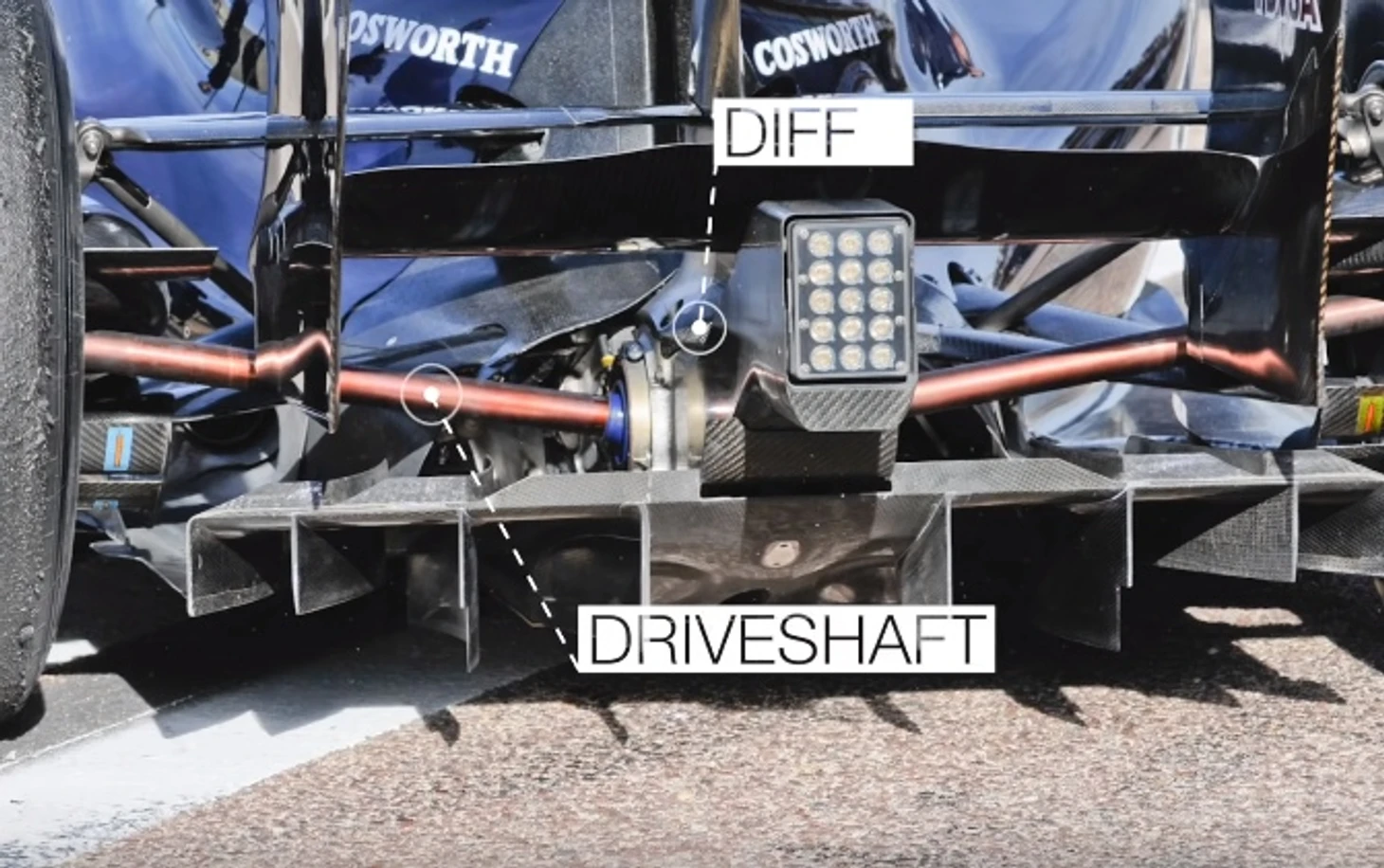

Сюда же подключаются приводные валы, направляющие энергию вращения на задние колеса.

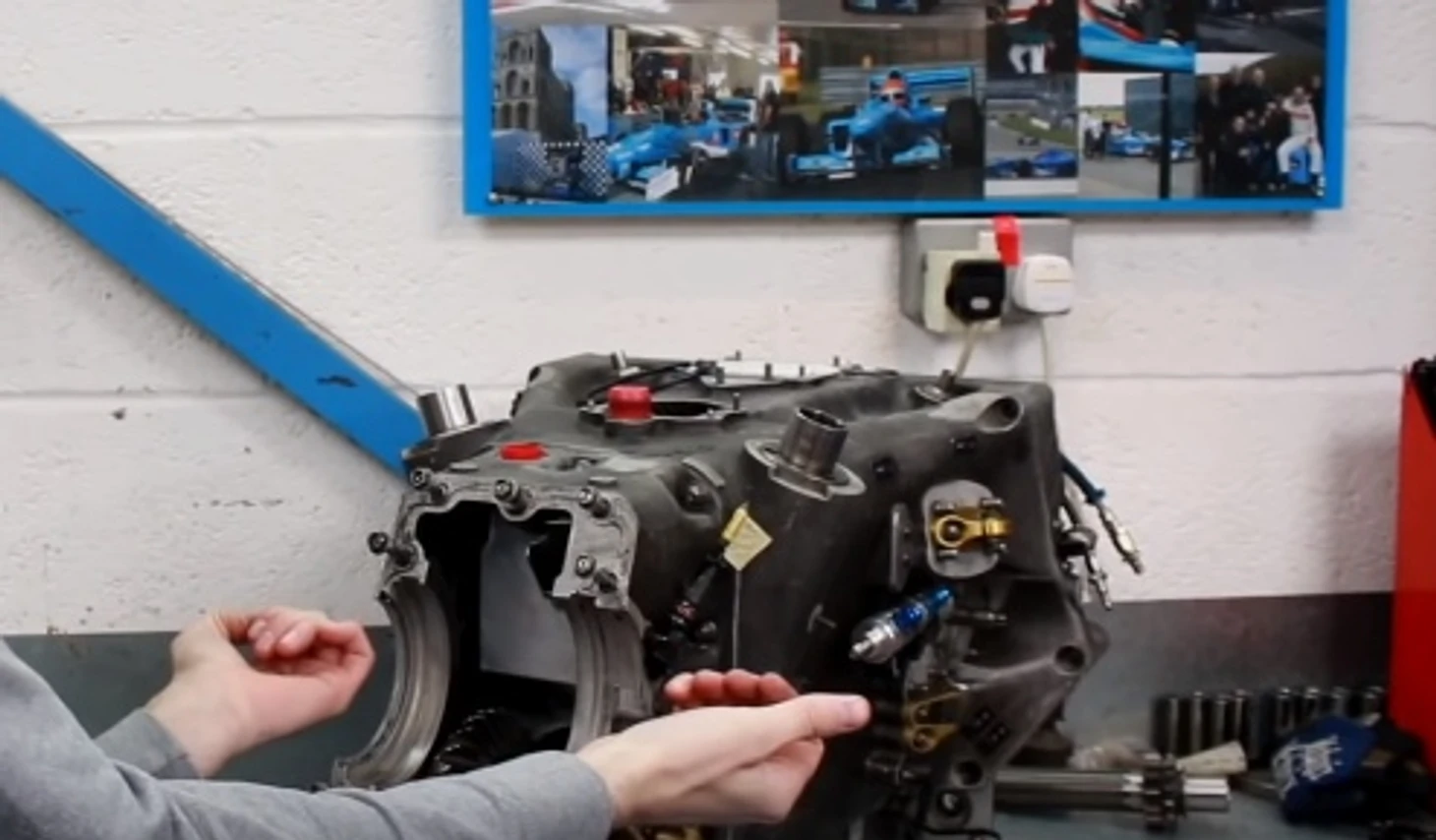

Вот как выглядит коробка, если снять дифференциальную часть, отвечающую за привод.

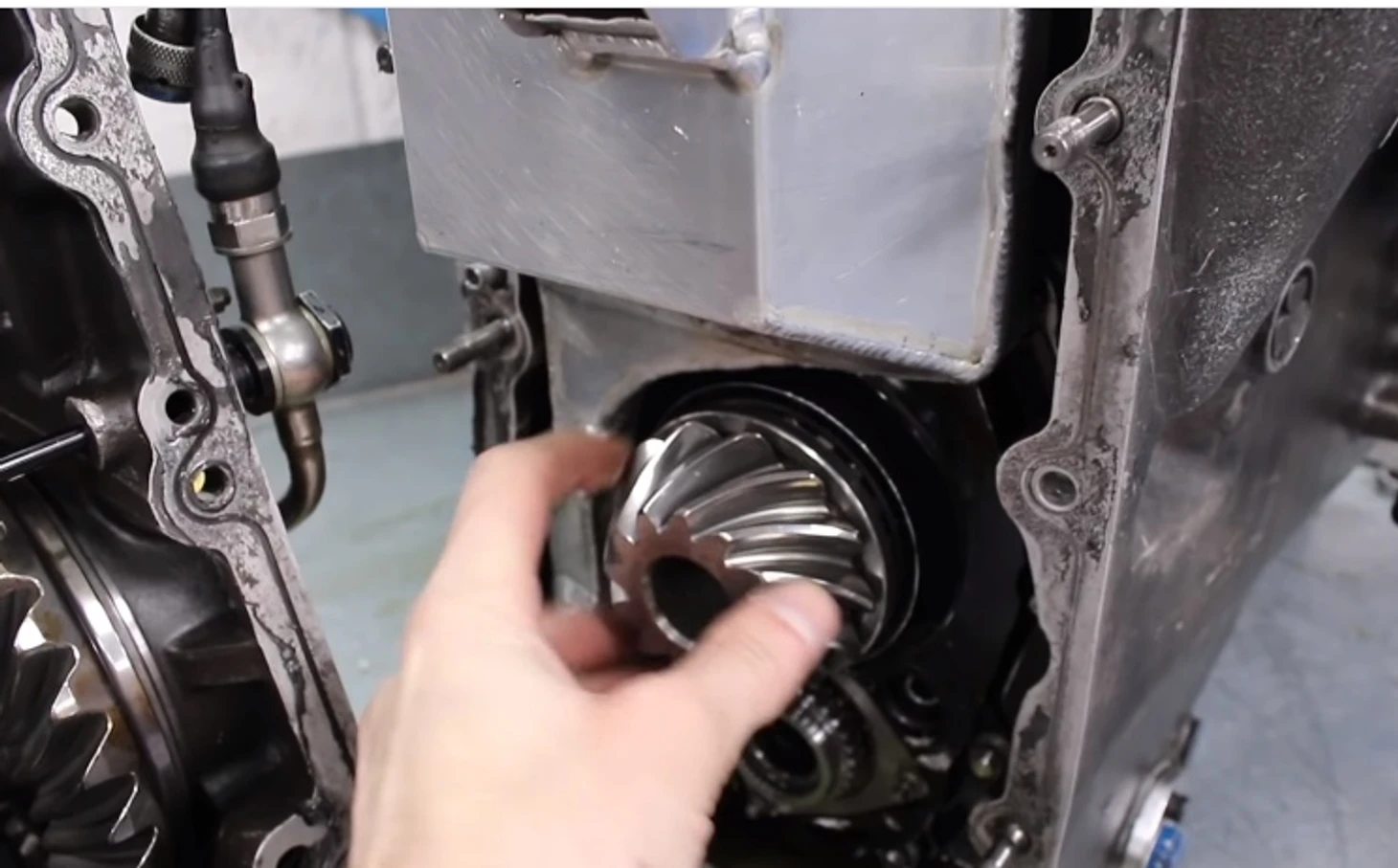

Это главный вал.

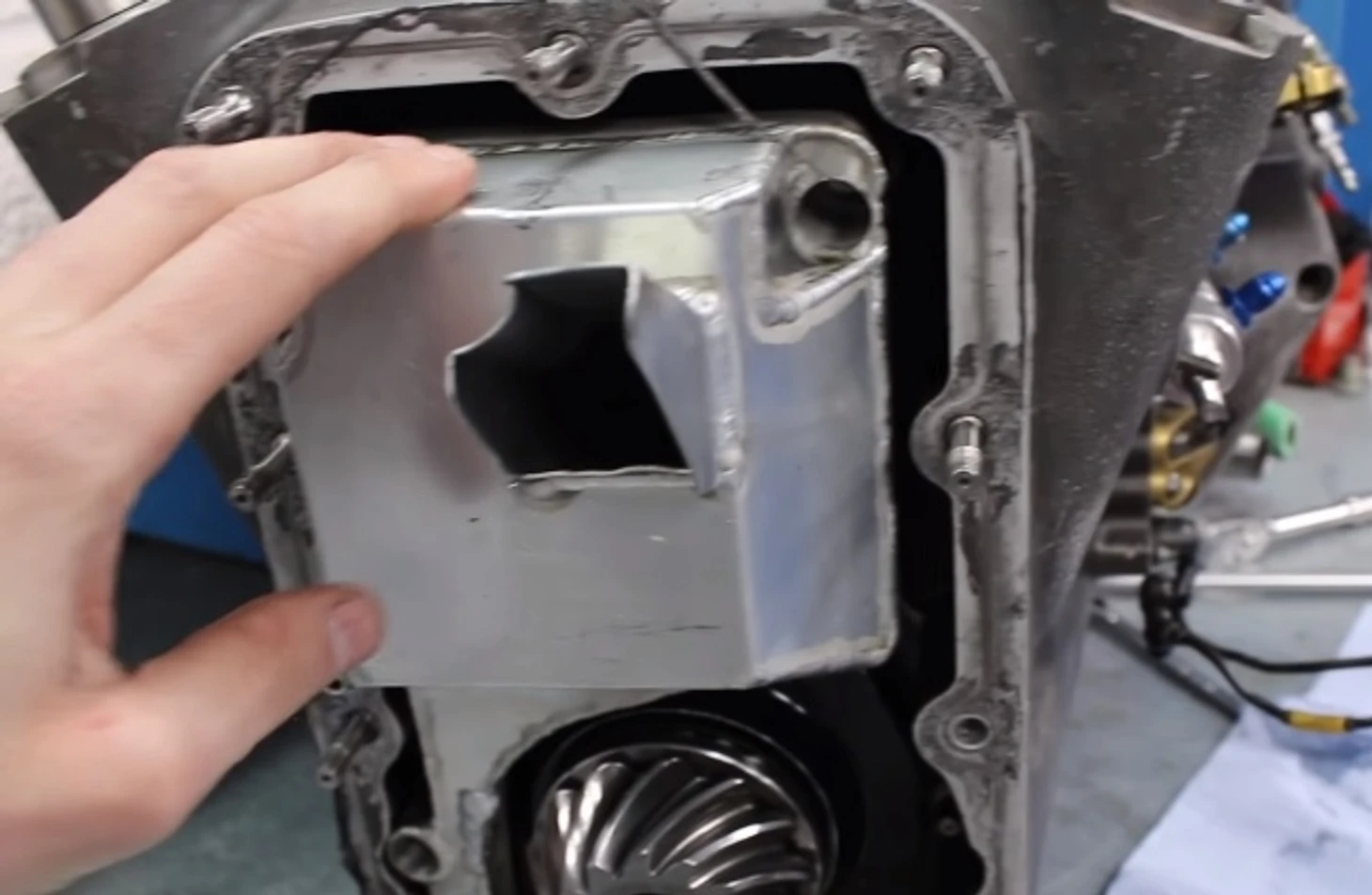

А это — бак с маслом, смазывающим шестеренки.

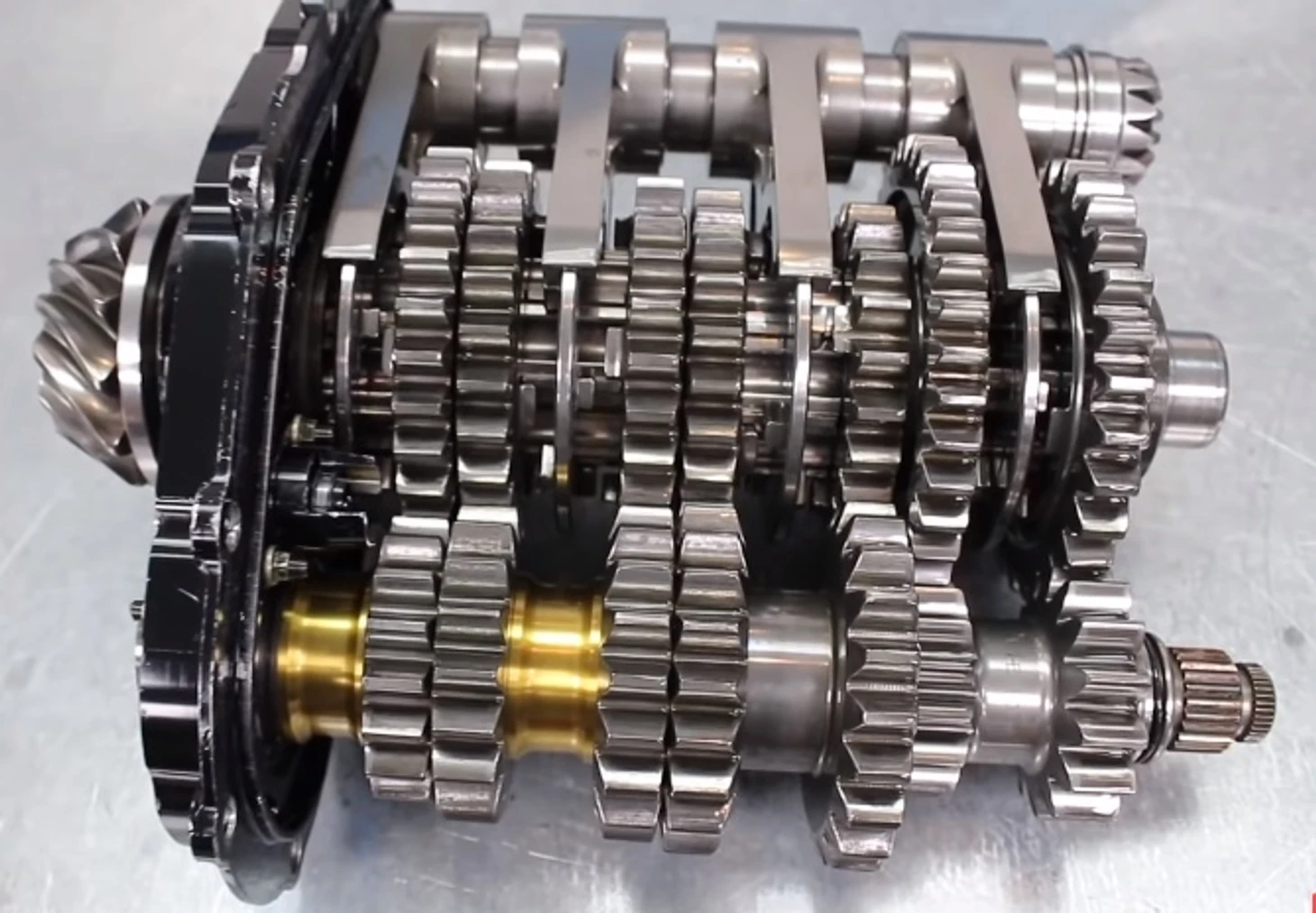

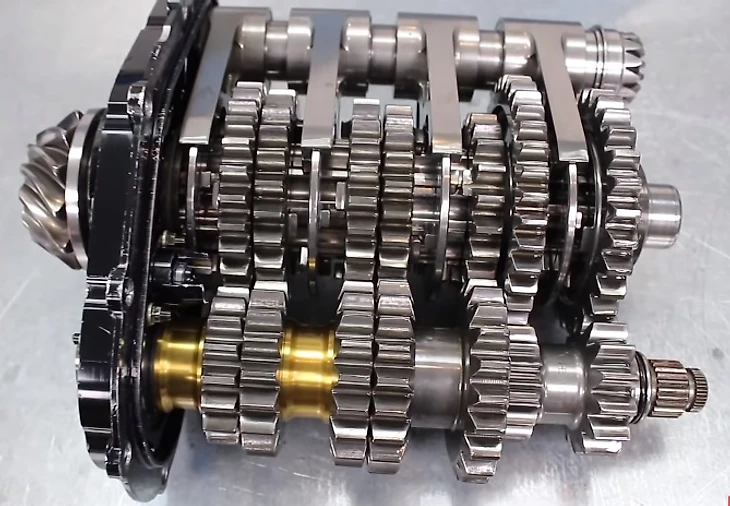

А вот и внутренности коробки — шестеренки, составляющие собой комплект из семи передач. Они идут в таком порядке (слева направо): третья, четвертая, пятая, шестая, седьмая, первая, вторая.
