5 машин «Ред Булл», которые позволили Себастьяну Феттелю и команде бороться за титулы

Автор

Появление в 2014 году гибридной силовой установки лишило «Ред Булл» прежнего преимущества и проложило начало эпохи доминирования «Мерседеса». Команде потребовалось много времени, чтобы вернуть себе статус лучшей. Макс Ферстаппен сейчас является главным претендентом на третий титул чемпиона мира подряд…

Предыдущая эпоха завершилась четырьмя титулами Себастьяна Феттеля. Знаковой стала машина 2009 года – это RB5. Хоть команда и проиграла «Брауну» в обоих зачетах, она задала эталон дизайна на следующие четыре сезона, когда «Ред Булл» впервые за свою недолгую историю смог выиграть Кубок конструкторов.

Каждая машина имела свои собственные решающие технологические преимущества перед конкурентами, поскольку всегда приходилось подстраиваться под новые правила.

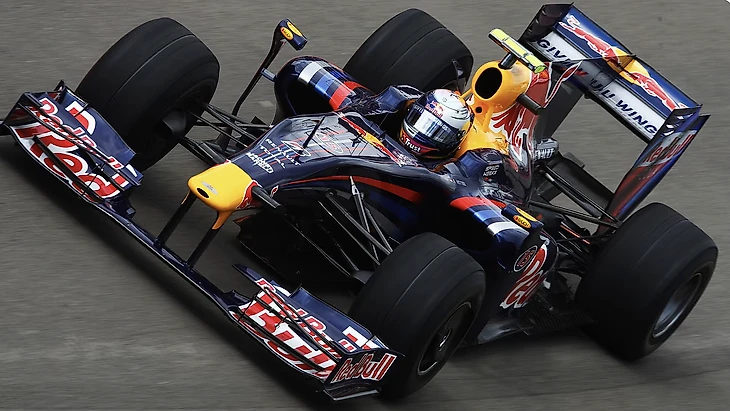

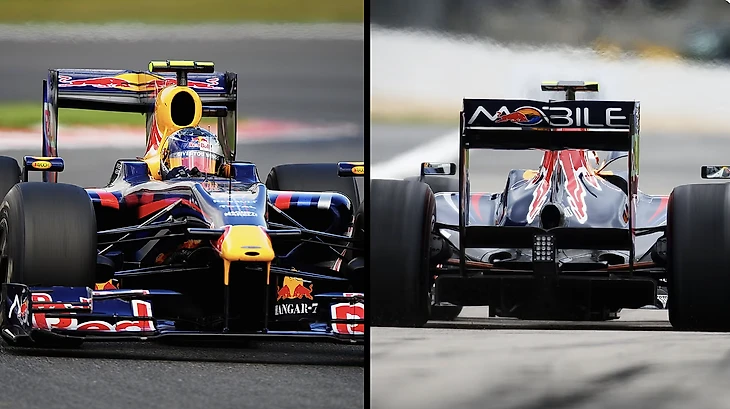

2009 год – болид с индексом RB5

17 Гран-при / 6 побед / 16 подиумов / 5 поул-позиций

Регламент 2009 года был направлен на ограничение прижимной силы, предусматривая (среди прочего) меньший угол работы диффузора. Это серьезное изменение правил позволило гуру дизайна Эдриану Ньюи провести фундаментальную переоценку, сведя на нет накопленные преимущества более крупных команд в лице «Феррари» и «Макларена».

Ньюи вернул в «Формулу-1» зависимость от работы задней подвески. Из-за этого была пересмотрена конструкция рычагов подвески, чтобы лучше использовать пространство вокруг диффузора, которому препятствовали нормально работать. Это позволило переместить коробку передач и обнажить верхний поперечный рычаг, которому можно было придать аэродинамический профиль, связанный с балочным крылом.

Профиль нижней части кузова в виде бутылочного горлышка расширяется кверху, как рыбий хвост, манипулируя давлением воздуха для ускорения воздушного потока над верхней частью диффузора, заставляя его работать интенсивнее. Нос был высоко поднят на кончике, создавая под ним большой объем для подачи воздуха в подкапотное пространство.

Форма носа уменьшила лобовое сопротивление болида. Все в рамках регламента. Эта комбинация стала типичной для болидов «Формулы-1» следующих нескольких лет, но в 2009 году она визуально выделяла RB5.

Однако «Ред Булл» не учел двойной диффузор, разработанный «Брауном». За счет щели в днище появлялось дополнительное пространство. Позднее они смогли воспроизвести это решение, улучшив его еще раз в Сильверстоуне, когда задняя ось машины была смещена еще больше назад (и передняя тоже, чтобы сохранить прежнюю колесную базу), ради создания большей площади диффузора.

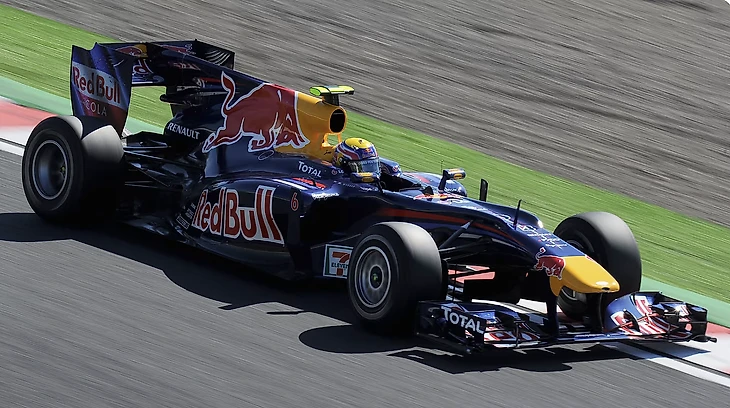

2010 год – болид с индексом RB6

19 Гран-при / 9 побед / 20 подиумов / 15 поул-позиций / 2 титула

Целью дизайна автомобиля 2010 года было максимальное увеличение площади двойного диффузора - поэтому была сделана более длинная коробка передач, увеличивающая площадь, доступную для диффузора.

«Ред Булл» создал огромное входное отверстие в верхнюю часть диффузора за счет экстремального угла на переднем нижнем рычаге (что сделало кузов невидимым при взгляде через щель снизу и, следовательно, легальным), а крыло с балкой выступило в качестве элемента, вытягивающего воздух.

Монокок стал еще более V-образным, что позволило создать больше воздушных потоков для работы днища. Механизм ступенчатого подъема переместил коробку передач вверх, дабы создавать еще больший объем воздушного потока в верхней части диффузора.

Все это усилило преимущества выдувного диффузора (который использовался в «Формуле-1» с 1983 года). Таким образом, Ньюи лишь улучшил аэродинамическое превосходство RB6. Выхлопная труба выходила в боковую часть верхнего диффузора, оставаясь невидимой снизу, что соответствовало нормам.

В конце сезона компания «Рено» предоставила более сложное программное обеспечение, позволяющее поступать выхлопным газам в диффузор даже при сбросе скорости. Поток выхлопных газов позволял сохранять значительную прижимную силу даже при большой высоте задней части машины, наблюдаемой на низкой скорости. Таким образом, это позволило «Ред Булл» развивать аэродинамику автомобиля, ориентируясь на высокий угол наклона.

Кроме того, днище воссоздавало эффект диффузора, позволяя переднему антикрылу работать в режиме граунд-эффекта (создания дополнительной прижимной силы) и, следовательно, быть гораздо более эффективным. Этому способствовало первое применение системы FRIC (переднезадней взаимосвязанной подвески). Дебют состоялся еще в Малайзии.

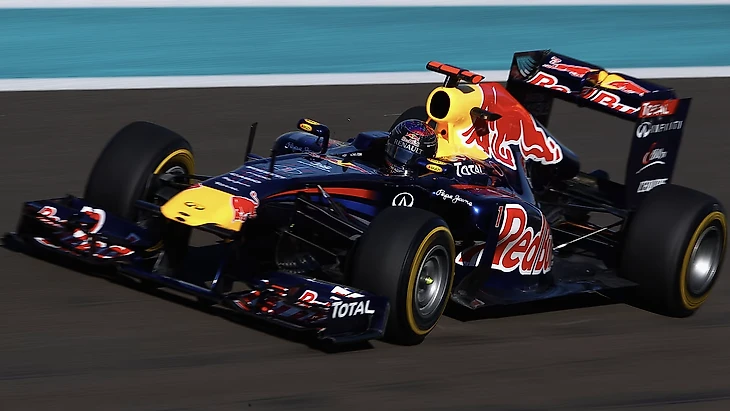

2011 год – болид с индексом RB7

19 Гран-при / 12 побед / 27 подиумов / 18 поул-позиций / 2 титула

В первый сезон новых шин «Пирелли» (и появления DRS) двойной диффузор был запрещен, поэтому обдув выхлопных газов вокруг нового одинарного диффузора стал еще более важным.

На RB7 выхлопные трубы выходили низко, перед задними колесами. Это приводило в движение зону воздуха вокруг шин, перенаправляя ее на диффузор, что давало огромный прирост прижимной силы, который даже компенсировал потери, понесенные из-за запрета двойного диффузора.

Прирост был максимальным за счет продолжающейся продувки дроссельной заслонки. Дроссельная заслонка оставалась открытой даже при сниженных оборотах, что обеспечивало поступление газов в диффузор независимо от положения дросселя. Управление мощностью осуществлялось электрически, с помощью отключения свечей зажигания.

Поставщик моторов в лице «Рено» разработал сверхсложное программное обеспечение, которое включало в себя технологию горячей продувки. Путем впрыскивания топлива в выхлопную систему при сниженных оборотах двигателя происходило его воспламенение, увеличивающее скорость выхлопных газов и давления на диффузор. Однако «Ред Булл» не использовал эту технологию до поздней части сезона, так как ограничением были задние шины.

Это была первая машина команды с системой рекуперации кинетической энергии (KERS), однако из-за проблем с компоновкой она работала лишь на 60 %. Машина лишь однажды не завоевала поул, а в общей сложности позволила победить в 12 Гран-при. Им удалось выиграть даже в Спа и Монце, где не требовалось много прижимной силы.

Прижимная сила болида была настолько велика, что могла перезагружать шины в быстрых и затяжных поворотах. Команде приходилось иногда уменьшать прижимную силу, чтобы добиться скорости на длинных отрезках.

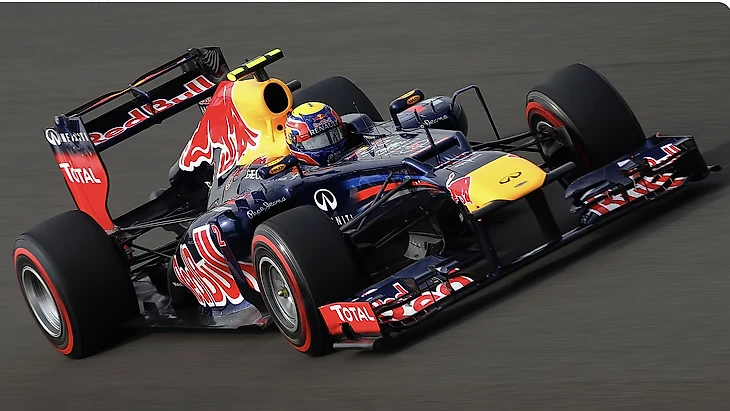

2012 год – болид с индексом RB8

20 Гран-при / 7 побед / 14 подиумов / 8 поул-позиций / 2 титула

В этом сезоне были введены большие ограничения на выдув выхлопных газов, что создало определенные трудности для «Ред Булл», которая пошла по пути выдува выхлопных газов дальше всех. Также были ужесточены тесты на гибкость переднего крыла, а более экстремальное программное обеспечение двигателя было объявлено незаконным.

Правила определяли место выхода выхлопной системы - гораздо более впереди, чем ранее, что теоретически уничтожало ее эффективность. Это привело к использованию выхлопных систем, работающих на эффекте Коанда, выходящих из нижней части боковых наклонных поверхностей кузова.

У «Ред Булл» она была более сложной, чем у других, с каналом в виде почтового ящика, направляющим воздушный поток из нижней части боковых понтонов в отверстие перед диффузором, а выхлопной поток с эффектом Коанда поступал через верхнюю часть. Кроме того, вокруг карданного вала, балки и заднего крыла располагалась тройка крыльев.

Это позволило RB8 восстановить разумную долю заднего сцепления 2011 года. Управлять машиной стало не так интуитивно понятно, поэтому Марк Уэббер был гораздо более конкурентоспособным против Себастьяна Феттеля, который освоил технику полного контроля над выхлопными газами.

Усовершенствованные входные тоннели, появившиеся на автомобиле с Гран-при Валенсии, позволили при снижении высоты кузова избежать ступенчатости работы диффузора. Вместо этого давление на днище кузова увеличилось, что привело к увеличению эффекта всасывания воздуха через входные тоннели.

Начиная с Гран-при Сингапура, на машине появилась система двойного DRS, включающая каналы внутри задних закругленных кромок антикрыла, которые обнажались при активации системы.

Благодаря использованию усовершенствованной входной системы, машина продемонстрировала отличную работу при любых высотах кузова, что позволило увеличить эффективность системы DRS. Это также позволило команде вернуться к высокому углу наклону, и уже к Гран-при Индии автомобиль работал почти также, как в 2011 году, несмотря на жесткие ограничения в правилах.

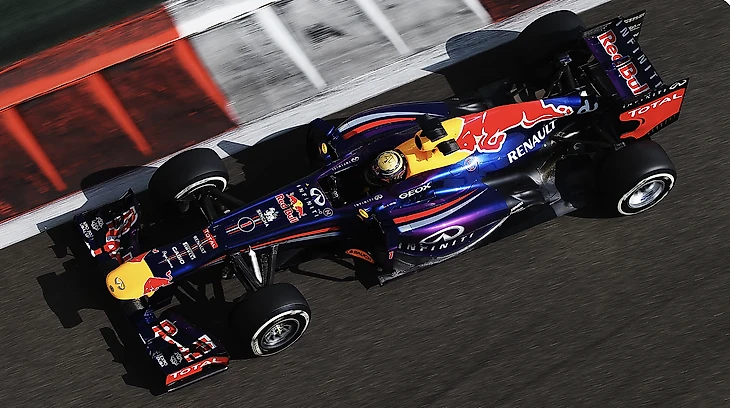

2013 год – болид с индексом RB9

19 Гран-при / 13 побед / 24 подиума / 11 поул-позиций / 2 титула

В первой половине сезона эта машина слишком сильно расходовала мягкие шины «Пирелли» образца 2013 года, что не позволяло команде побеждать. После скандала с проколами шин в Сильверстоуне компании пришлось вернуться к более жесткой конструкции 2012 года. С этого момента машина стала непобедимой.

На этом автомобиле выхлопные трубы выходили из более резко опускающихся боковых понтонов, при этом конструкция позволяла использовать впускные туннели для воздушного потока внизу. «Рено» разработали картографию, которая изменяла работу цилиндров в зависимости от того, в какую сторону было повернуто рулевое управление.

Себастьян Феттель обеспечил себе титул в Индии, когда оставалось еще три гонки, и обратился по радио к своей команде: «Запомните эти дни. Они не будут длиться вечно». Пройдет еще восемь лет, прежде чем пилот команды «Ред Булл» снова завоюет титул.
