Как установить автомагнитолу

Автомобильная акустическая система не может существовать без автомагнитолы. Основная функция магнитолы — принятие аудиосигнала из внешних накопителей (USB-накопитель, AUX, Bluetooth) и распределение полученного сигнала на динамики. Если в приобретенном автомобиле нет магнитолы, то ее можно купить отдельно и установить самостоятельно.

Многих новичков установка автомагнитолы может отпугнуть из-за кажущейся сложности процесса. На самом деле установка займет немного времени и потребуется выполнить несколько простых действий. В этой статье разберем, как установить магнитолу на примере Pioneer MVH-S520BT и «ВАЗ» 2114.

Как выбрать стартер

Содержание

Теория и общая информация

На сегодняшний день существуют два основных размера магнитолы:

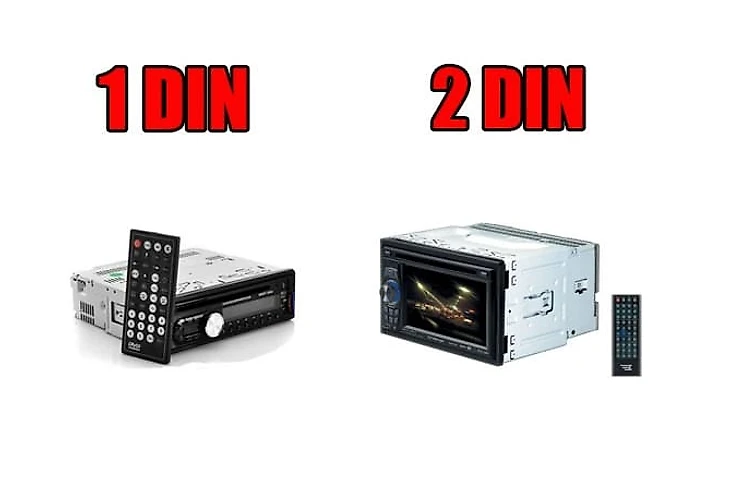

  • 1-DIN (180 x 50 мм);

  • 2_DIN (180 х 100 мм).

Отличие форматов заключается в размерах и функциональности. Большинство магнитол формата 2-DIN работают на операционной системе Android, благодаря чему могут поддерживаться навигатор, карты, воспроизведение видео, а также вывод изображения с камеры заднего вида.

Основной поставщик автомагнитол — компания Pioneer, для внутреннего рынка Японии Carrozzeria. Также магнитолы выпускают Alpine, Prology, Digma, KENWOOD и Sony. Особое место на рынке занимает компания Aura, которая за приемлемый ценник предлагает достаточно качественный и функциональный товар.

Что понадобится для установки автомагнитолы

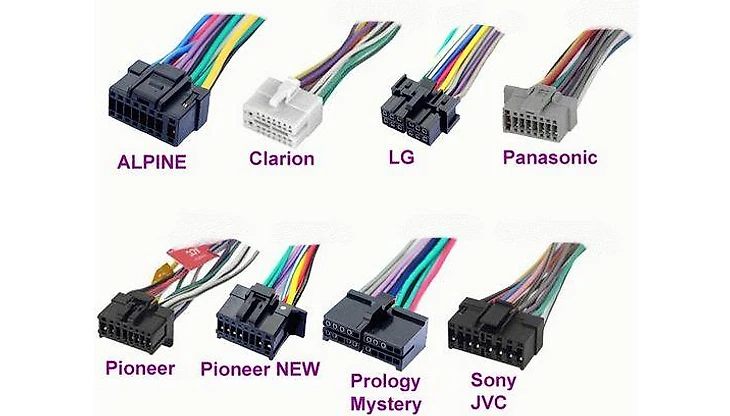

Для подключения автомагнитолы нам понадобится непосредственно само устройство. В комплекте должна идти фишка питания или ISO-разъем. Если их нет, то приобретается отдельно.

Из сопутствующих инструментов понадобится: отвертка, изолента или термоусадка, паяльник, олово, припой, провода, клеммы и гаечный ключ.

Пошаговая инструкция по подключению автомагнитолы

После выбора и покупки автомагнитолы, проверки комплектации и сбора необходимых инструментов, можно переходить непосредственно к практической части. Она состоит из последующих этапов:

  • сборка проводов;

  • установка предохранителей на провода;

  • подсоединение проводов к клеммам аккумулятора;

  • протягивание проводов к месту установки автомагнитолы;

  • установка и подключение автомагнитолы.

Далее подробно рассмотрим каждый шаг.

Сборка проводов

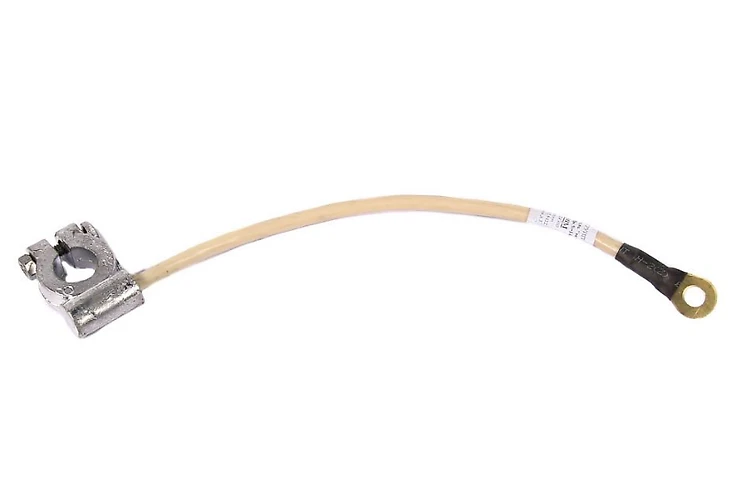

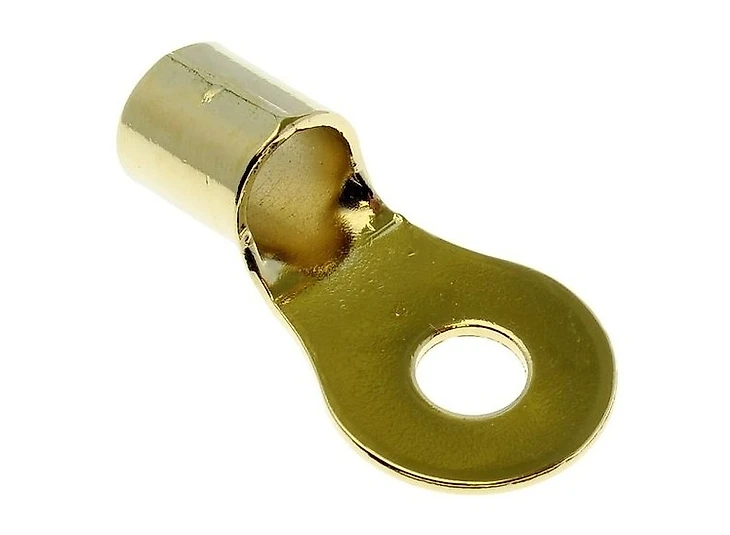

Для начала понадобится сделать или купить готовые провода для питания автомагнитолы от аккумулятора. Для самостоятельной сборки понадобится два провода сечением 2,5-4 мм. Длина проводов порядка 3 метров. Также понадобится две клеммы как на фото ниже.

Далее необходимо зачистить изоляцию провода на расстоянии примерно 15 мм от начала, продеть термоусадки при наличии и отодвинуть ее подальше, чтобы она не мешала. Далее необходимо соединить очищенный участок провода с клеммой и обжать пресс-клещами или пассатижами. Для повышений надежности конструкции можно запаять место соединения провода и клеммы, но это не обязательно. Теперь остается только изолировать провод и клемму. Для этого пододвигаем термоусадку или используем изоленту.

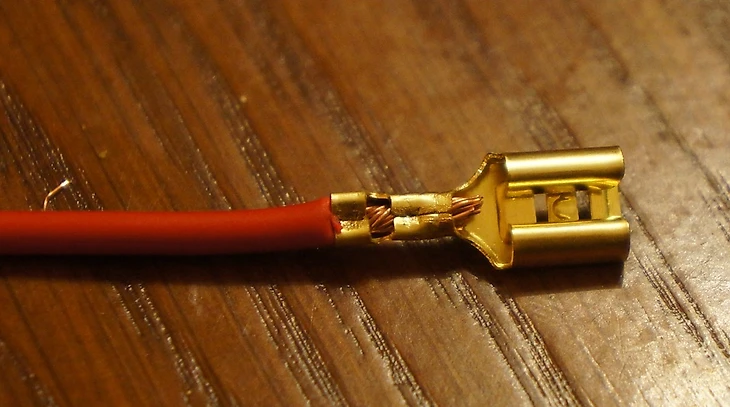

В конечном итоге должен получиться провод как на фото ниже.

Клемма может быть и другого вида, например, такого. Но вне зависимости от вида клеммы, принцип соединения с проводом остается неизменным.

Установка предохранителей на провода

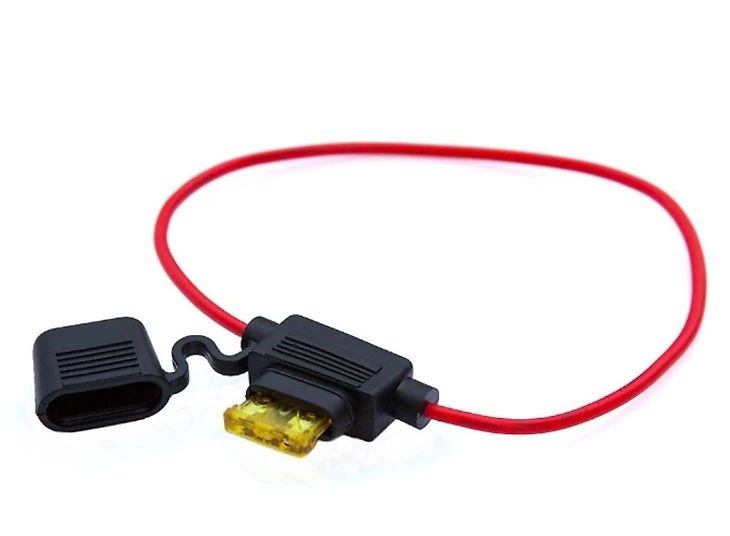

Предохранитель — защита провода. Если произойдет короткое замыкание от аккумулятора, то предохранитель примет на себя ток и сгорит, тем самым защитив провод от возможного возгорания. На фото ниже представлено как выглядит предохранитель.

Предохранитель устанавливается в обрыв провода за 30 сантиметров от его начала со стороны аккумулятора на плюсовой провод. Для установки защиты провод питания отрезается, а затем отрезок по обе стороны запаивается с проводами предохранителя в одно целое. Не забывайте загерметизировать места пайки изолентой или термоусадкой. После окончания работ необходимо проверить сохранность изоляционной оболочки кабеля.

Подсоединение проводов к клеммам аккумулятора

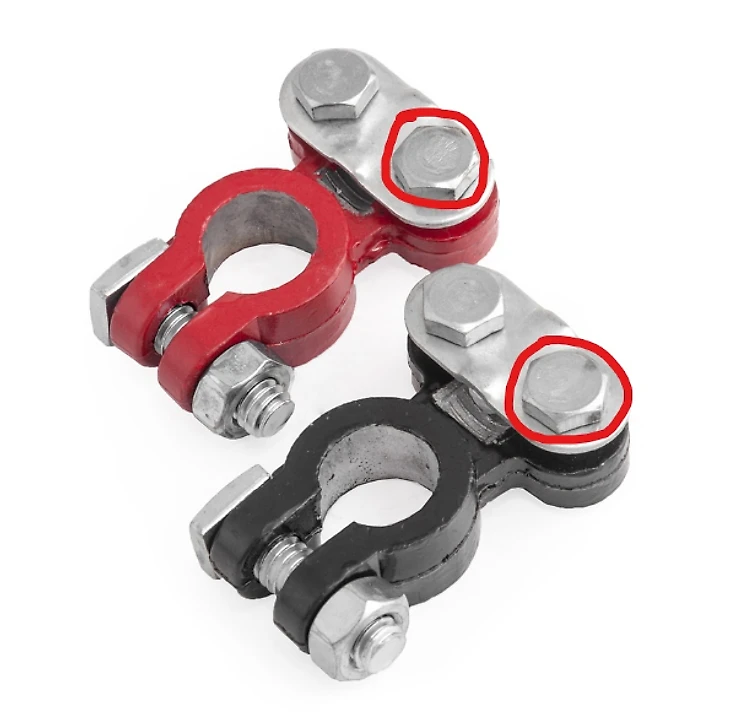

Перед началом подключения проводов питания необходимо снять клеммы с аккумулятора. Это обезопасит от короткого замыкания. Снять клеммы с аккумулятора можно с помощью гаечного ключа.

Сняв клеммы переходим к следующему действию — откручивание болтов на распределительной площадки и присоединение получившихся проводов. Далее необходимо обратно закрутить болты, чтобы зафиксировать провода на клеммах.

Протягивание проводов к месту установки автомагнитолы

Подготовив провода питания остается главная задача — протянуть их в салон. Для удобства протягивания проводов можно воспользоваться проволокой.

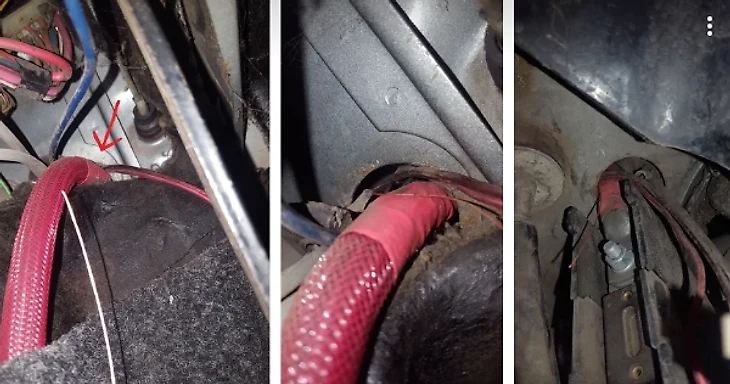

Под передней панелью автомобиля со стороны водителя, над педалью сцепления есть технологическое отверстие для гидрокорректора фар и штатных проводов. В это отверстие необходимо вставить проволоку и вывести ее под капотом.

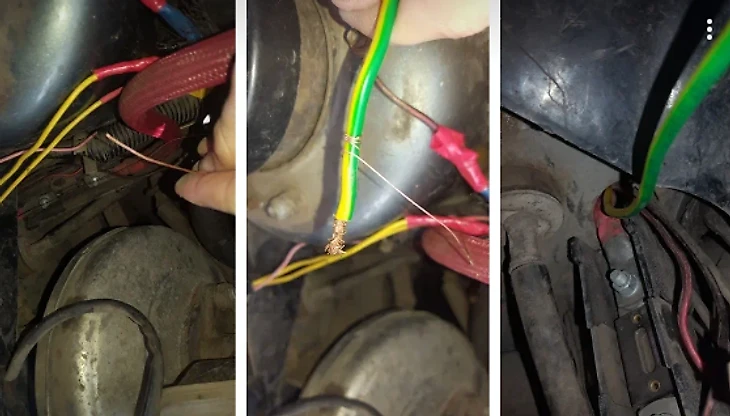

Далее проволокой обматывается каждый кабель. После надежного крепления проводов питания их необходимо потянуть изнутри салона. Таким образом проволока позволяет легко вытянуть провода в салон.

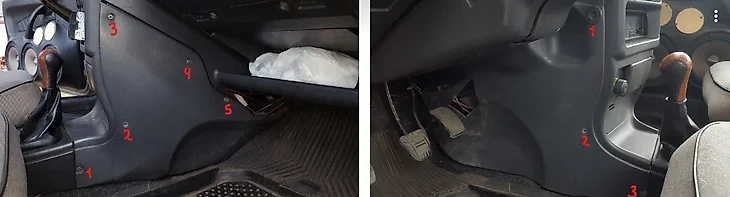

После протягивания кабеля в салон необходимо приступить к разборке боковых панелей. Это необходимо чтобы открыть доступ к посадочному месту для магнитолы. Чтобы снять пластик необходимо открутить несколько винтов.

Установка и подключение автомагнитолы

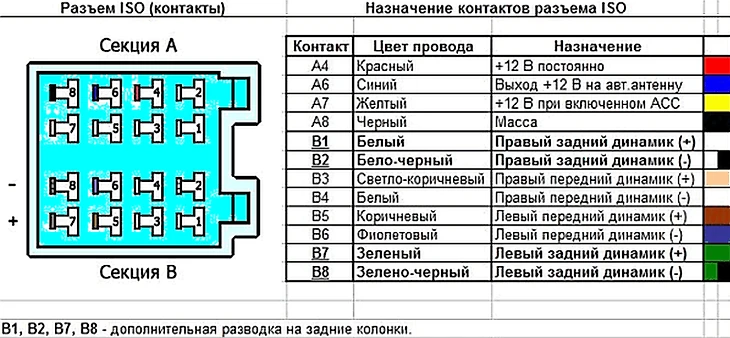

Сняв боковую панель и протянув провода в салон можно переходить к установке магнитолы на посадочное место. Необходимо открыть инструкцию, которая идет в комплекте или найти ее в интернете. В частности, нужно посмотреть информацию про ISO-разъему. В инструкции должна быть указана распиновка ISO-разъема. По этой распиновке смотрим, за что отвечает конкретный провод.

Ниже изображена схема автомагнитол Pioneer (распиновка всех автомагнитол от Pioneer одинакова).

После ознакомления с инструкцией можно приступать к подключению проводов.

Красный и желтый необходимо соединить с проводом питания, который вы ранее протянули из под капота в салон. Далее изолируется место соединения. Аналогичную процедуру проделываем с черным проводом от магнитолы и минусовым проводом питания.

Закончив с подключением питания необходимо перейти к подключению динамиков к магнитоле. Дополнительно тянуть кабели нет необходимости. Они изначально протянуты в салон с завода, поэтому остается только подсоединить их по схеме. Важно следить за полярностью при подключении динамиков.

Если вы до конца не уверены в том, какой из проводов динамика минус, а какой — плюс, то можно воспользоваться простым способом проверки.

Необходимо взять обычную батарейку и подсоединить к ее полюсам провода от динамика. Если диффузор динамика начал двигаться вверх, то полярность соблюдена правильно. Плюс батарейки соответствует плюсовому проводу динамика, а минус — минусовому. В противном случае диффузор будет вдавливаться.

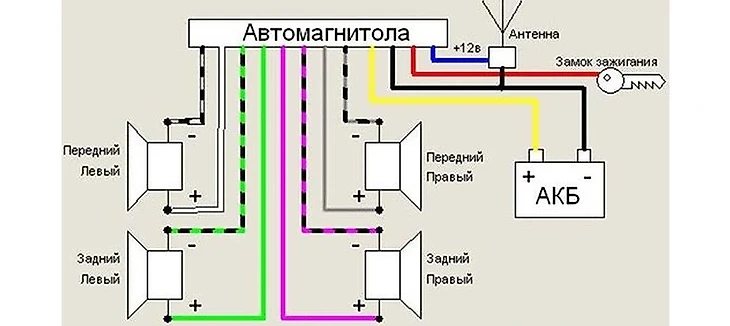

После того, как вы выяснили полярность, необходимо подключить динамики к магнитоле по инструкции к самой автомагнитоле, либо по представленной схеме.

Когда все провода подключены, можно приступать к проверке работоспособности аудиосистемы машины. Для этого необходимо подключить клеммы из пункта 3 инструкции к аккумулятору, включить зажигание и саму магнитолу. Если все сделано правильно, то автомагнитола будет работать.
